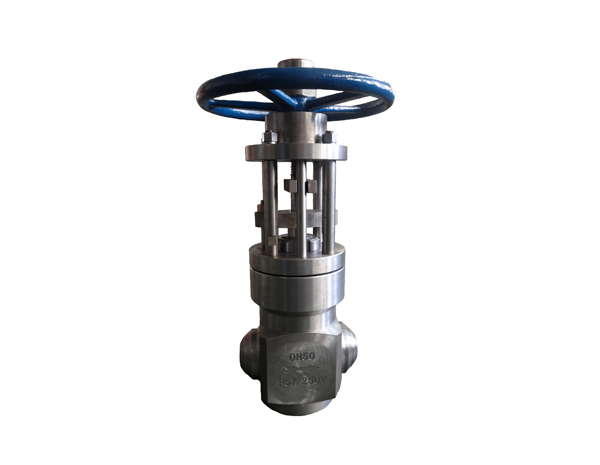

抗沖刷疏水閥
概述
隨著現代工業的迅速發展，電力系統等自動化控制精度要求越來越高。傳統的電動截止閥疏水動作緩慢，閥內件沖蝕嚴重，使用壽命短，進口閥價格昂貴維護成本高，為適應各種復雜工況，以及同時能滿足高壓差的工況下運行，常規的閥門在運行過程中作為該工況下使用。閥內件在短時間內經過介質的沖刷很快由氣蝕、閃蒸、震動及其他不穩定因素等原因引起損壞，因此在維護與更換過程中被迫停工、停產等，帶來較大的經濟損失。
閥芯是閥門的重要部件，除了材質的優良性外，結構是閥門的關鍵。我司在設計中采用可更換耐沖刷防護罩結構，閥瓣采用隱藏密封面型式，工作時可蓋住閥座密封面，避免了介質流對密封面的直接沖刷。耐沖刷防護罩的使用避免了閥座沖刷損壞后整體更換閥門的缺點，監測工作量小，并減少了大量備件采購費用。
針對于高壓差疏水工況，我司在設計中采用多級迷宮式結構，流體逐級降壓，流體在閥內流動的方向不斷改變對沖，將介質的高速流通過結構的改變使流速降低保護閥瓣及閥內件的沖蝕，閥門密封副堆焊高硬度耐沖刷合金材料。我司會根據實際應用工況考慮最適用的閥芯形式。
公稱通徑DN（mm） | 20 25 32 40 50 65 80 |
流量特性 | 線性、等百分比 |
公稱壓力PN（MPa） | 1.6-42 |
連接型式 | 法蘭、焊接 |
工作溫度t（℃） | -20~+570 |
適用介質 | 水 |
技術規格
閥門材質
名稱 | 材料 |
閥體 | WCB、A105、12Cr1MoV、F22、F91 |
閥蓋 | WCB、A105、12Cr1MoV、F22、F91 |
閥芯 | F304、440C、25Gr2Mo1V、硬質合金 |
閥桿 | 20Cr13、F304、25Gr2Mo1V |
閥座 | 440C、F304+硬質合金 |
均流罩 | 20Cr13、F304、F316 |
